Meaisín Calenting Battery

Tabhairt isteach táirge

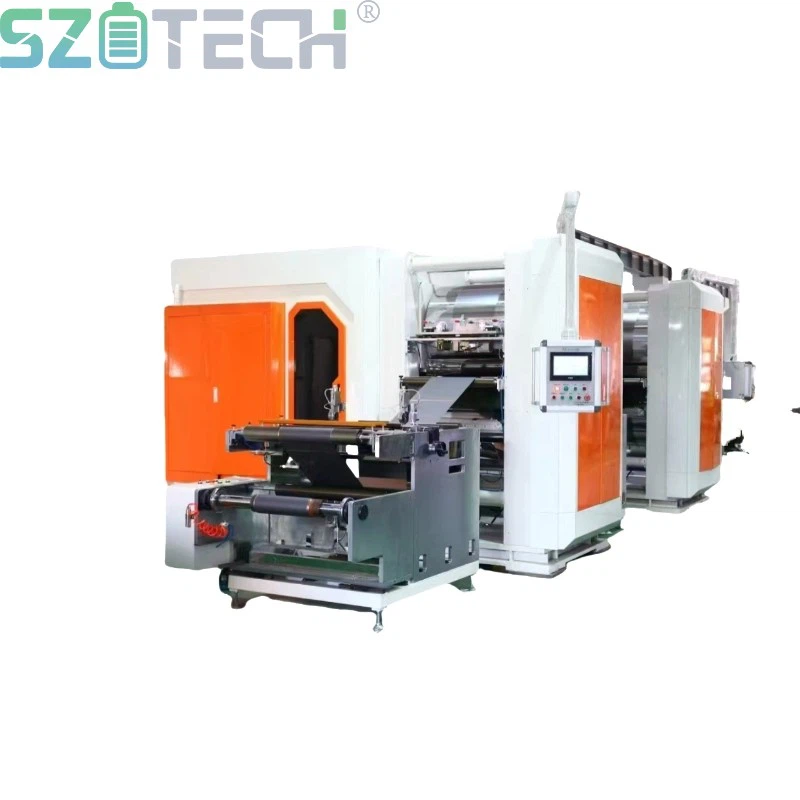

Is é an meaisín calenting ceallraí ard -{- Meaisín preasa teasa beachtais atá deartha le haghaidh litiam - táirgeadh leictreoidí ceallraí ian, lena n -áirítear anóid (graifít, silicon - carbóin) agus catóid (LFP, NMC, LCO). Ag cuimsiú φ400 × 450mm chrome cruaite {- rollóirí plátáilte (HRC66 - 68, RA níos lú ná nó cothrom le 0.02), seachadann sé cruinneas tiús 2µm ag luasanna suas le 12 m/min le fórsa rollaithe uasmhéid 200t. Comhtháthaíonn an meaisín ceartú infridhearg EPC (± 0.1mm), rialú teannais PID (± 5n), agus rollóirí a théitear ola (50-150 céim) le haghaidh dlús aonfhoirmeach.





Is idéalach do dhéantúsaíocht ceallraí EV, comhlíonann an meaisín 5T seo (4.66 × 2.68 × 1.8m) rátaí pas 99%. Téarmaí Cuardaigh Coitianta: Meaisín Calenting Electrode, Preas Sorcóir Battery, Trealamh Battery Litiam, Ard - Muileann sorcóir beachtais, agus meaisín rollach te. Foirfe le haghaidh T&F agus olltáirgeadh Ultra - leictreoidí tanaí.



Forbhreathnú ar Threalamh:



Feidhmeanna Gléas:
.
.
.
(4) le rialú teannais ceartúcháin foirceannadh, foirceannadh;
(5) le gléas maolánach pláta cuaille;
.
(7) Rialú uathoibríoch brú tairiseach, déan an brú ola rolla a choigeartú tríd an bhfear - comhéadan meaisín;
(8) fear - Coigeartú ionchuir comhéadan meaisín chun an brú ola a athrú chun an bhearna a rolladh.



Léarscáil tagartha taispeána







Sreabhadh próisis trealaimh



Díghlasáil → Ardán Beathúcháin → Córas Ceartúcháin → Córas Rialaithe Teannais → Gléas gearrtha imeall → Gléas maolánach → Gléas Teasa → Preas Sorcóir → Gléas Scriosadh Sorcóir (leictreoid dhiúltach amháin) → Gléas maolánach → Córas Rialaithe Teannais → Córas Ceartú → Ardán Beathú → Winding → Winding →



Paraiméadair ábhair ag teacht isteach



Níl	Mír	Paraiméadar teicniúil
1.	Córas ábhair is infheidhme	Catóide: fosfáit iarainn litiam, cóbalt litiam, mangainte litiam agus ábhair thrínártha Anóid: graifít, carbón sileacain, srl
2.	Modh sciath ábhair ag teacht isteach	Trasnach, Il -Chlúdach Ilshéabra leanúnach, sciath leanúnach, srl
3.	Sonraíocht ag teacht isteach	1) Tiús an tsubstráit: scragall alúmanaim 10 ~ 35μm, scragall copair 6 ~ 25μm 2) Tiús cuaille: 100-300μm 3) Trastomhas corna ábhair: max.φ500mm 4) Meáchan rolla: max.300kg 5) Earráid tiús cuaille: níos lú ná nó cothrom le ± 2μm Sonraíocht bairille: trastomhas istigh 3 orlach, fad níos lú ná nó cothrom le 650mm
4.	Sonraíocht Táirgí Aschuir	1) Earráid tiús pláta leictreoid tar éis brú: níos lú ná nó cothrom le ± 2μm (bain na limistéir neamhghnácha de cheann agus eireaball agus imeall) 2) Trastomhas corna ábhair: max.φ500mm 3) Meáchan rolla: max.300kg 4) diall imeall foirceanta: níos lú ná nó cothrom le ± 0.4mm



Innéacs Teicniúil Trealamh



Níl	Mír	Teicniúil paraiméadar
1.	Méid rolla	Φ400mm × 450mm (trastomhas dromchla rolla × leithead dromchla rolla) leithead éifeachtach rolla 420mm
2.	Toise socrúcháin líne	Thart. Fad 4660mm × leithead 2680mm × airde 1800mm (seachas cúlchiste bainte rolla)
3.	Méid an phreasa sorcóir	Thart. Fad 2680mm x leithead 780mm x airde 1800mm
4.	Dath gléas	Dath caighdeánach an tsoláthraí nó dath sonraithe.
5.	Meáchan feiste amháin	Meáchan iomlán na líne táirgthe: thart ar 5t, tá meáchan an phreasa sorcóra thart ar 4T
6.	Riachtanas Iomair -	Éilíonn an chuid sorcóir go mbeidh an t -ualach talún níos mó ná nó cothrom le 3T/㎡, agus cuirtear an pláta taca ag bun an trealaimh
7.	Aerbhrú	0.5MPA ~ 0.7MPA (baint ola agus uisce), ráta sreafa: 0.04m3/min
8.	Riachtanas comhshaoil	Raon teochta 0 go +45 Céim C Taiseachas coibhneasta: Níos lú ná nó cothrom le 50%
9.	Riachtanas cumhachta	380V, 50Hz trí {- Céim a cúig - Córas sreinge
10.	Cumhacht Líne Uile	Cumhacht 10kW
11.	Luas táirgthe rollach	Max.12m/min
12.	Brú idir dhá rollaí	Max.200t
13.	Ráta pas	Níos mó ná nó cothrom le 99% (gan droch -ábhair isteach, soláthar cumhachta, soláthar gáis agus tosca eile tionchair a áireamh)
14.	Ráta teipe trealaimh	Níos lú ná nó cothrom le 1% (ní ríomhtar ach lochtanna de bharr trealaimh)



Cumraíocht Trealamh:

Is éard atá sa líne táirgthe rolladh leictreoid leanúnach go príomha ná neamh -théamh, gléas réamhthéamh, preas sorcóir hiodrálach, rewinder, córas rialaithe leictreach, caidéal teanndáileog leictreach, agus gléas ailínithe imeall.

1. Uncoiler

Tacaíonn an gléas seo leis an ábhar corna atá le rolladh agus cuireann sé isteach sa mhuileann rollta é. Is éard atá ann ná pláta gléasta ingearach soladach (20mm tiubh), fráma CNC - le plating chrome crua, imthacaí líneacha, gléas ailínithe imeall, seafta aeir, coscán púdair mhaighnéadaigh le rialtóir teannais, rollóirí treorach, agus comhpháirteanna eile.

Príomh -pharaiméadair theicniúla:

{- Seafta a dhíscaoileadh: trastomhas Ø76mm, fad éifeachtach 500mm; Seafta aeir le comhla rialaithe, feistithe le gunna boilscithe.

{- Trastomhas Uasta Díchillte: Ø400mm

{- Cumas ualach uasta: 300kg

{- Rialaitheoir teannais: 0.5 ~ 50kg (inchoigeartaithe), ag baint úsáide as gléas rialaithe teannais Suulishun.

{- Gléas ailínithe imeall: Úsáideann sé córas rialaithe dongdeng le cruinneas ± 0.2mm.



2. Ardán Splicing

{- comhdhéanta de phláta splicing, barra brú, sorcóir, agus ráillí treorach, atá comhtháite leis an neamh -choil.

{- Modh splicing: le cúnamh ó sorcóir - barra brú tiomáinte.

{- Splicing Leithead: 400mm



3. EDGE - Gléas bearrtha

Is éard atá sa ghléas imeall - ná fráma, lanna gearrtha uachtaracha agus íochtaracha, rollóirí ar snámh, agus rollóirí treorach. Is í an phríomhfheidhm atá aige ná na himill neamh -chósta agus na rannóga atá ag dul i léig a bhaint chun cosc ​​a chur ar rolladh míchothrom mar gheall ar shíneadh difreálach idir limistéir bhrataithe agus limistéir neamhbhrataithe.



Príomh -pharaiméadair theicniúla:

1) Luas uasta lann: 40 rpm

2) imeall - leithead scamhadh: 200mm - 400mm (inchoigeartaithe go leanúnach)

3) Cumhacht Mótair: 0.4 kW (3-chéim, 380V, 50Hz)



4. Gléas dampála creathadh

Tá an gléas seo comhdhéanta de fhráma, rollóirí treorach seasta, rollóirí treorach ar snámh, agus ráillí treorach líneach, laghdaíonn an gléas seo creathadh bileog le linn rolladh uaineach chun briseadh a chosc.

{- Cainníocht: 2 thacar (ceann roimh agus ceann i ndiaidh an mhuilinn rollta).



5. Gléas réamhthéite

{- Córas réamhthéite infridhearg le teocht inchoigeartaithe níos lú ná nó cothrom le 100 céim, atá feistithe le cosaint aláraim teochta os cionn -.



6. Preas sorcóir hiodrálacha

Is é an muileann rollta croí -threalamh na líne táirgthe, ina bhfuil fráma droichid cruach theilgthe, cúpláin uilíocha, laghdaitheoir mótair, córas teanndáileog leictreach, córas coigeartaithe bearna, córas rialaithe leictreach, plátaí garda beatha, agus meicníochtaí glantacháin sorcóir.



Príomh -pharaiméadair theicniúla:

1) Toisí foriomlána (L × W × H): ~ 2800mm × 800mm × 1500mm

2) Sonraíochtaí sorcóra (trastomhas × leithead): Ø400 × 450mm

{- Leithead oibre éifeachtach: 400mm

Luas sorcóir {-: 2–12 rpm (inchoigeartaithe gan chéim)

Ábhar sorcóir {-: 9CR3MO (Tuarascáil Cigireachta curtha ar fáil)

{- Cruas dromchla: HRC níos mó ná nó cothrom le 66–68

{- Cruas faghartha: HB280-300

{- Doimhneacht a mhúchadh: Níos mó ná nó cothrom le 18mm

{- Runout gathacha: Níos lú ná nó cothrom le ± 0.001mm (a thástáil ar grinder sorcóireach)

{- gharbha dromchla: ra {=0.04

{- tiús plating chrome: níos mó ná nó cothrom le 0.18mm

{- Glanadh sorcóir: Córas scraper lann inchoigeartaithe le bosca bailiúcháin (tacar amháin in aghaidh an sorcóra).

{- IOMLÁN Uimh.

3) Modh tiomána: Comh -tharchur uilíoch

4) Príomhchumhacht mótair: 11kW (2 × 5.5kW, 380V, 50Hz)

5) Sonraíochtaí sorcóra hiodrálacha: Ø200mm tolladh, stróc 10mm

6) Fórsa rollta uasta: 3400 kN

7) Brú Líne: 0.45–7.5 t/cm

8) Coigeartú bearna: Bloc dinge lárnach le brú tairiseach hiodrálach.

{- raon coigeartaithe: 0–2mm

9) Imthacaí sorcóir: imthacaí beachtais P5-grád le ramhar disulfide moluibdín.

10) Nasc Teasa: Comhpháirt rothlach ag deireadh na seafta

11) Modh Teasa: Rialaitheoir teochta an mhúnla

12) Meánach Teasa: Ola Teirmeach (Úsáideoir - curtha ar fáil)

13) Teocht Teasa: Céim an tSeomra. - Céim 15 (Taispeántas inchoigeartaithe, digiteach le níos mó ná - aláram teochta).

14) Aonfhoirmeacht teochta dromchla sorcóir: ± 1 chéim (laistigh de leithead oibre).

15) Ráta teasa: Teocht an tseomra. go 80 céim i níos lú ná nó cothrom le 60 nóiméad, cobhsú níos lú ná nó cothrom le 100 nóiméad.

16) Cumhacht Téitheoir Ola: 2HP, 24kW (Soláthar Cumhachta 380V, 50Hz ar leithligh).

17) Cumhacht Mótair Caidéil Ola: 1.5 kW

18) Uasta Ráta sreafa ola: 220 L/min

19) Meáchan Meaisín: ~ 4.5 tonna

20) Scéim dathanna caighdeánacha

21) Mótar tiomána atá suite ar an taobh clé den deireadh beatha.

7. Rewinder

Déanann an rewinder an t -ábhar leictreoid rollta ar an gcroí -seafta. Is éard atá ann ná fráma, imthacaí líneacha, feiste ailínithe imeall, seafta aeir, mótar a ath -fhuascailt, clutch púdar maighnéadach le rialtóir teannais, agus rollóirí treorach.



Príomh -pharaiméadair theicniúla:

1) Seafta a athsheoladh: seafta aeir, Ø76mm, fad éifeachtach 400mm (le comhla rialaithe agus gunna boilscithe).

2) Trastomhas uasta foirceanta: Ø400mm

{- Cumas ualach uasta: 400kg

3) Rialaitheoir teannais: 0.5–50kg (inchoigeartaithe), Córas Suulishun.

4) Ailíniú imeall: Córas rialaithe dongdeng, cruinneas ± 0.2mm.

8. Córas Rialaithe Leictrí

Déantar an córas leictreach a rialú trí phainéal oibríochta ar an gcomh -aireacht rialaithe, lena n -áirítear:

1) Rialú teannais neamh -choiler trí choscán púdair mhaighnéadaigh.

2) Muileann rollta á thiomáint ag an bpríomh -mhótar le tiontaire minicíochta le haghaidh coigeartú luais.

3) Rewinder atá á thiomáint ag mótar le rialú teannais trí clutch púdair mhaighnéadaigh.

4) Déanann caidéal teanndáileog leictreach brú sorcóra hiodrálach a choigeartú trí scáileán tadhaill HMI.

5) Ailíniú imeall arna rialú ag Motors Servo.

6) Coigeartú brú sorcóir trí HMI.

7) Díláithriú sorcóir ar taispeáint ar HMI.

8) Coigeartú bearna sorcóir trí ionchur HMI.
